ＪＡ２ＱＸＹ局の１８メガの４エレのアンテナのシュミレーション。
| 今回製作した１８メガの４エレはの【ＭＭＡＮＡ】と言うアンテナシュミレーションソフトを使って製作しました。 これはそのシュミレーションの様子です。 フロントゲイン、ＦＢ比、パターン等に付いては実測が出来ませんでしたがＳＷＲおよびインピーダンス特性についてはシュミレーションとおりの結果が出ましたのでその他の項目についてもかなり信頼性は有ると思われます。 |
| 今回ＪＡ２ＱＸＹ（川村）ＯＭが製作されたこのＡＮＴは『Ｗ１ＪＲスタイル』で輻射器の直前に導波器を置くことで給電インピーダンスが５０Ωになり直接給電できることが特徴です。 このアンテナはＪＧ１ＸＬＶ（荒井）ＯＭが釣りざおを使用して製作されており、そのアンテナの詳細はＣＱ誌２０００年４月号で紹介されていますし、ＴＧＣホームページでも詳細が紹介されています。 ＴＧＣホームページへ。 又このアンテナのアルミパイプ製の１４Ｍ用をＪＡ１ＢＲＫ米村氏が、同１月号で紹介されています。 今回のアンテナについて川村ＯＭから 「今回のこの４エレアンテナは４エレと言っても３エレよりは多少マシ程度であるとは思いますが、マッチングをとらなくても５０Ωで直接給電できることでマッチングロスがないのでまぁ、普通の４エレＹＡＧＩと比較しても遜色がないのではないか」とのコメントを頂いております。 |

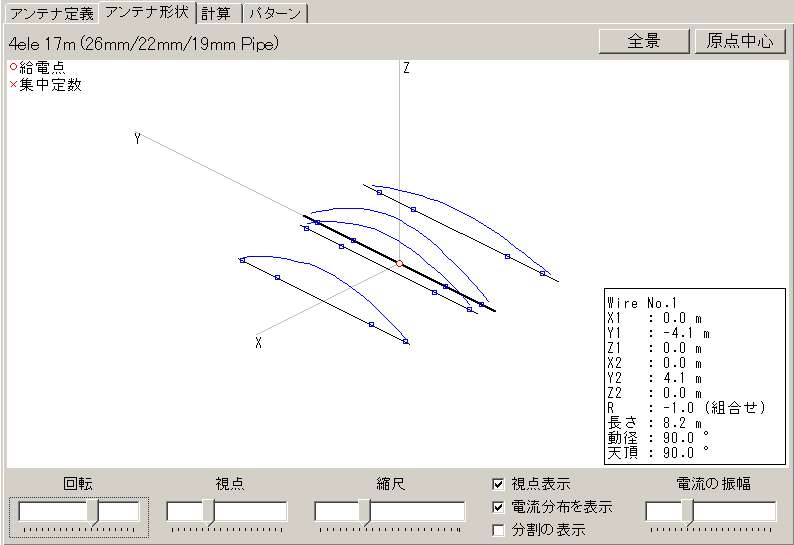

| アンテナの形状と各エレメントの電流分布の様子です。 |
 |
| アンテナの水平方向および、垂直方向のパターンです。 |
 |

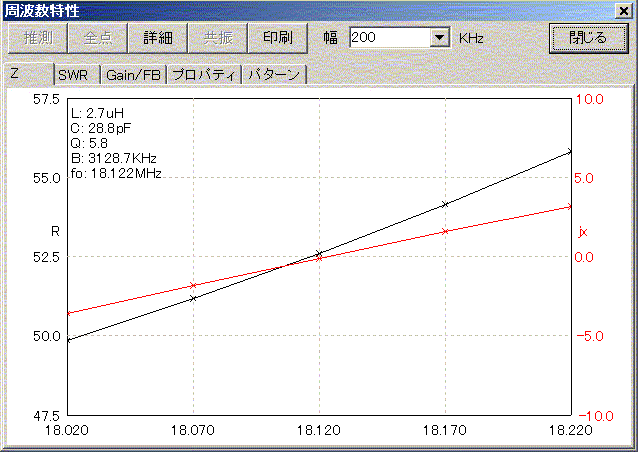

| このグラフはアンテナのインピーダンス特性図です。 |
 |
| これはアンテナのSWRの特性図です。 |
 |
| これはアンテナのフロントゲインとFB比の図です。 |
 |
| 定義ファイルの使用方法 | |
| １） | ＭＭＡＮＡをインストール後、￥mmna￥antフォルダに4ele17m_26-22-19.maa を保存する。 |
| ２） | ＭＭAＮＡを立ち上げる |
| ３） | Ｆファイル→開く→４ｅｌ１７ｍ＿２６−２２−１９．ｍａａを選択しクリックする。 |
| ４） | 計算ページを選択し −１．［計算］をクリックする。 −２．［数端数特性］を選択する。 −３．周波数範囲 ２００ＫＨｚを選択する。（デフォルトは４００ＫＨｚ） −４．全点 をクリックする。（計算には多少時間を要します） |
| MMＡＮＡのダウンロードはこちらからどうそ。 | |
| このアンテナの定義ファイルのダウンロードはこちらからどうぞ。（２１５Kb） |
